华硕主板H81M-E BIOS刷NVMe支持M.2固态硬盘成功

所需文件:老主板支持NVMe

Resource Hacker用于解决DPI问题!

手上有一块华硕的老主板:H81M-E R2.0,闲置了有一段时间,由于是个Mini小板,准备在淘宝上淘个小机箱,整一下准备作为代码服务器用。考虑到现在是NVMe M.2固态硬盘的天下,决定直接上NVMe固态硬盘了。

华硕H81M-E R2.0主板信息链接:https://www.asus.com.cn/Motherboards/H81ME_R20/specifications/。

华硕H81M-E原生根本不支持NVMe,但可喜的时,该主板上有一个PCI-e 2.0的插槽,所以采用曲线方式:转接卡 + NVMe固态硬盘,都在京东上购买的。

更新老主板BIOS
为了整个操作过程方便,需要准备的硬件资源清单如下:

一块普通机械硬盘,安装Win7 64位操作系统,后续的修改BIOS、主板刷入BIOS、操作系统注入NVMe驱动、WinPE启动U盘制作等操作都是在Win7系统上完成的。
M.2 NVMe转PCI-E扩展卡 + NVMe固态硬盘,可以先插在主板上的PCI-E x16接口上。
一个U盘,用于刻录WinPE系统,在PE系统里对NVMe固态硬盘进行GPT分区。
再一个U盘,用户刻录Win7 x64镜像或Win 2008 R2 x64镜像。

刷BIOS工具
MMtool 4.5(用了好多版本,就这个版本在保存时不会报警告信息。但有一点不好,这个版本在Win10系统下窗体显示不完整,所以建议在VMware虚拟机里安装一个Win7系统,在Win7系统里操作MMtool)
NVMe模块文件:NVMeExpressDxE.ffs
华硕H81M-E R2.0主板的最新BIOS文件,最新版是0504版本,文件名是:H81M-E-R2-ASUS-0504.CAP。华硕官网下载链接:https://www.asus.com.cn/Motherboards/H81ME_R20/HelpDesk_BIOS/
AISuiteIII,后面刷BIOS要用到,目的是为了绕开BIOS文件的校验
修改BIOS

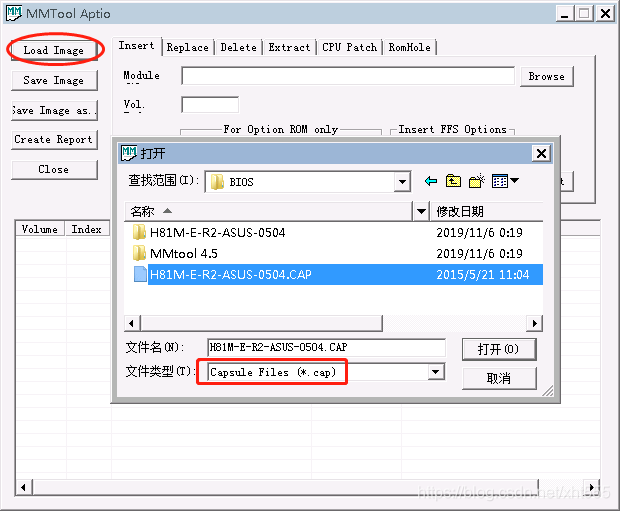

1、运行MMTool,点击左上角的“Load Image”来打开从华硕官网下载的最新版BIOS文件。

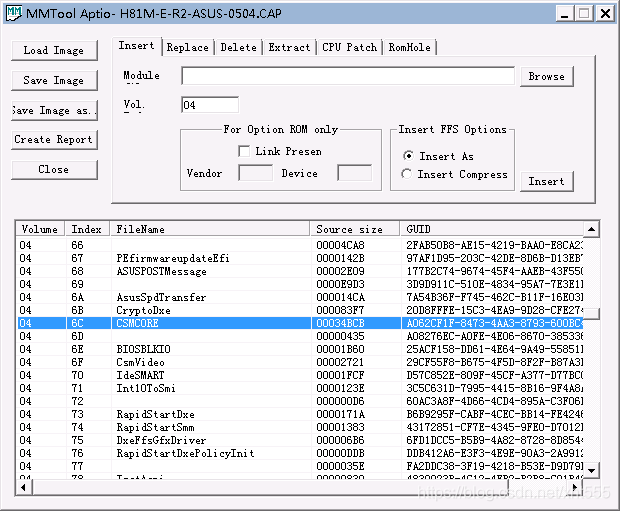

2、BIOS文件加载后,你会发现有一堆的模块文件。拉动滚动条,找到“CSMCORE”这个模块,并单击该模块名称。注意不要修改界面上的任何值。

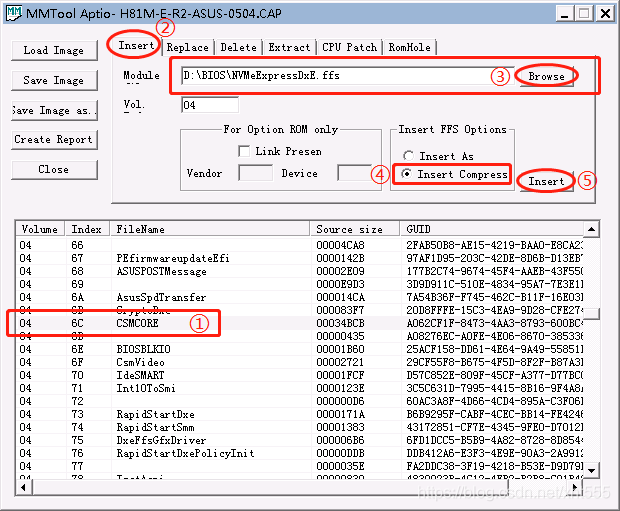

3、保持模块“CSMCORE”是获取焦点状态,切换到“Insert”选项卡,点击“Browse”按钮选择EFI NVMe BIOS模块文件:NVMeExpressDxE.ffs;插入选项选择“Insert Compressed”,界面上其他数据就不要修改了,最后点击“Insert”按钮将NVMeExpressDxE文件插入到BIOS中。

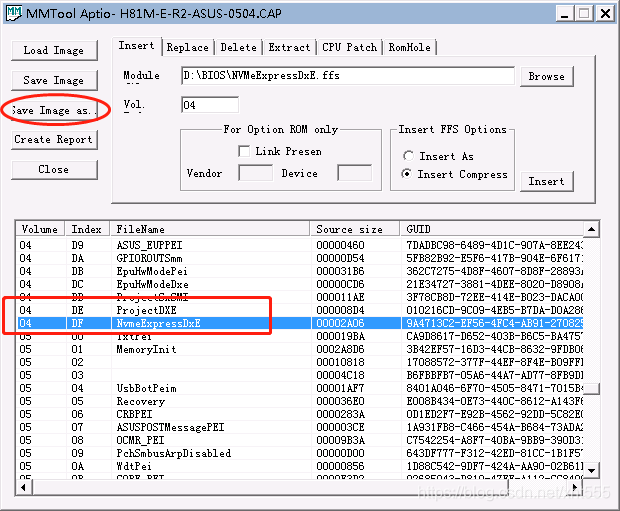

4、若操作无误,拉动滚动条,在“CSMCORE”对应的Volume序号的最后一个模块就是刚才插入的NVMeExpressDxE。为了不覆盖官方的BIOS文件,最后点击“Save Image As”按钮来保存修改后的BIOS镜像文件。

5、最后得到支持NVMe设备的主板BIOS镜像文件。

主板更新NVMe BIOS
1、去华硕官网https://www.asus.com.cn/Motherboards/H81ME_R20/HelpDesk_Download/下载AI Suite III软件,在“公共程序”下面,要下载200多兆的那个,然后在Win7系统上安装好。

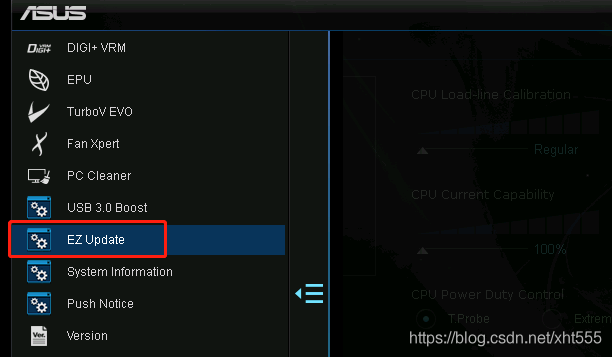

2、打开“AI Sute 3”软件,在左侧导航栏里点击运行“EZ Update”,准备对主板进行BIOS更新。

3、重点来了!!!为了保护计算机主板的安全性,华硕的EZ Update工具在向主板写入BIOS之前,会对BIOS文件进行校验。如果是直接更新修改后的H81M-E-R2-ASUS-0504-NVMe.CAP文件,文件校验肯定是不能通过的,自然也就没法更新到主板上。

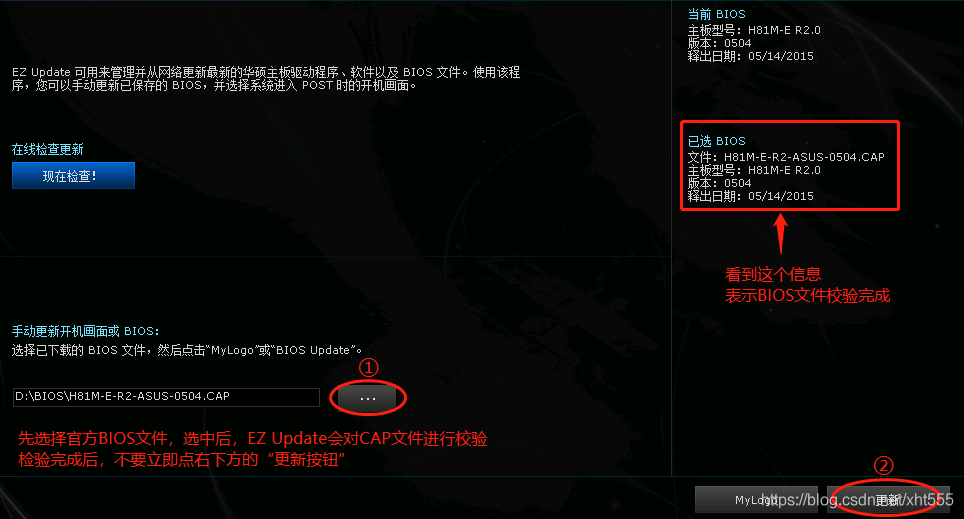

这里更新有个小技巧:先选择官方的H81M-E-R2-ASUS-0504.CAP镜像文件,由于是官方出品,文件校验自然能通过,这时在界面的右侧会看到BIOS文件的信息。不要急着点右下角的“更新”按钮,而是把修改版的H81M-E-R2-ASUS-0504-NVMe.CAP文件重命名成H81M-E-R2-ASUS-0504.CAP,以达到欺骗软件的目的,最终绕开EZ Update工具的文件安全校验限制。

现在可以放心的点击“更新”按钮了,等待EZ Update将支持NVMe设备的BIOS镜像更新到主板中。更新完之后,重启电脑!

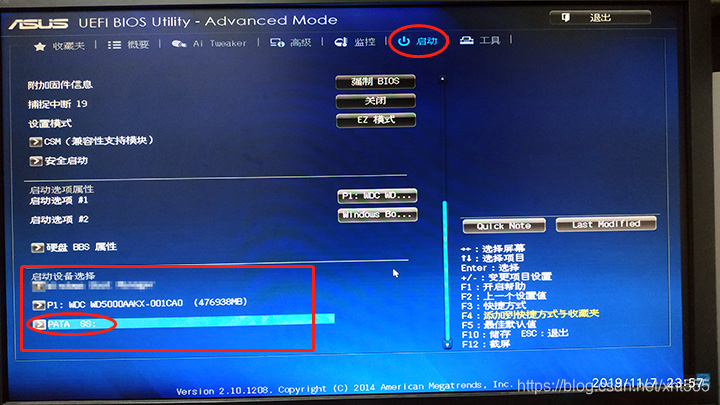

4、重启电脑时按F2键进入主板BIOS设置界面,会看到“启动设备选择”里多了一个启动设备:PATA SS:。没错,这个就是通过转接卡安装的NVMe固态硬盘。此时,NVMe固态硬盘还没有初始化,后面会讲到如何对NVMe固态硬盘进行分区格式化。

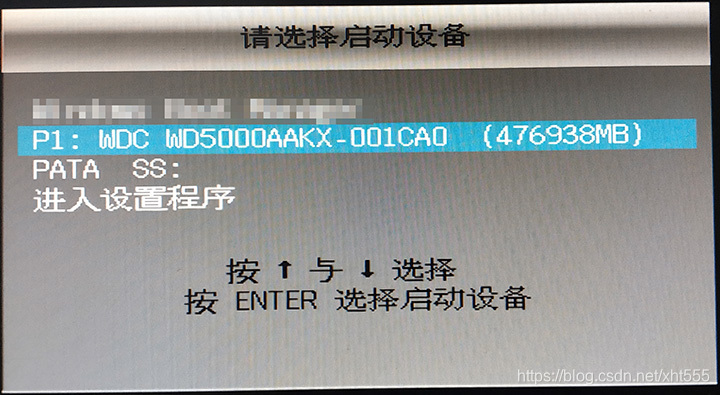

5、按F8键调出启动设备列表,在列表中也可以看到PATA设备。注意,此时PATA设备对应NVMe固态硬盘还没分区格式化,也没有安装操作系统,是不能引导启动电脑的。
