华为AR路由器 IPSEC配置 案列

配置思路

1.确认两个设备已经接通

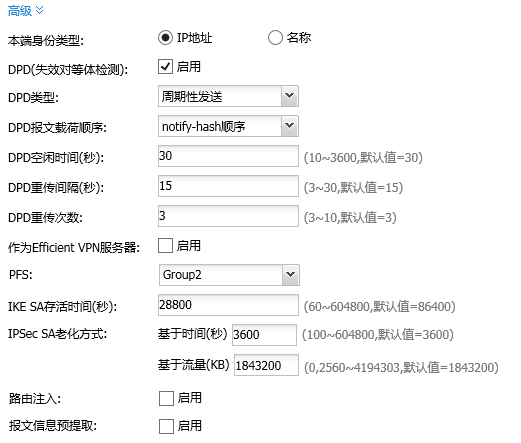

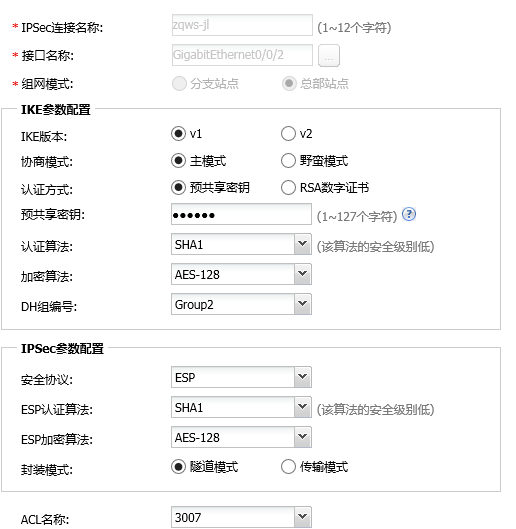

2.通过向导创建ipsec 或者手动创建IPSEC

此处acl  3007

[AR] acl number 3001

[AR-acl-adv-3000] rule permit ip source 192.168.100.0  0.0.0.255 destination 192.168.10.0 0.0.0.255

[AR-acl-adv-3000] quit

3.WAN口设置ACL感兴趣流

[AR] acl number 3001

[AR-acl-adv-3000] rule permit ip source 192.168.100.0  0.0.0.255 destination 192.168.10.0 0.0.0.255

[AR-acl-adv-3000] rule permit ip

[AR-acl-adv-3000] quit

[AR] interface gigabitethernet 0/0/1  //公网口

[AR-GigabitEthernet0/0/1] nat outbound 3001

[AR-GigabitEthernet0/0/1] quit

然后在NAT设置中WAN口调用3001 ACL

4.设置静态路由

10.2.227.2 255.255.255.248 下一跳 10.2.227.9(本端外网网关)

192.168.10.0 255.255.255.0 下一跳 10.2.227.9 (本端外网网关)



  • 看到有信道上有RD ST表示连接成功
  • https://support.huawei.com/enterprise/zh/doc/EDOC1000177959/bbfcca36
