Docker 中运行 OpenWrt 旁路网关

参考: https://mlapp.cn/376.html

docker run –restart always –name openwrt -d –network macnet –privileged registry.cn-hangzhou.aliyuncs.com/wjxy/openwrt:001 /sbin/init

docker 宿主的互访:

ip link add macvlan link eth0 type macvlan mode bridge
ip addr add 192.168.123.2/24 dev macvlan (192.168.123.2/24可以为eth0的IP)
ip link set macvlan up

步骤开始

成功登陆到树莓派的 SSH 后,在拉取镜像之前,我们还需要进行一些额外的工作:

1.打开网卡混杂模式

sudo ip link set eth0 promisc on

2.创建网络

(须结合实际网络情况,不能照抄命令)

docker network create -d macvlan –subnet=192.168.123.0/24 –gateway=192.168.123.1 -o parent=eth0 macnet

这一条命令需要根据树莓派所处的网络环境来做修改,可以使用 sudo ifconfig命令来查看树莓派 eth0 网卡获得的 IP 地址,如果树莓派获得的 IP 地址为 192.168.2.154,那么说明树莓派处在 192.168.2.x网段,相应的,命令中的192.168.123.0192.168.123.1需要被替换成 192.168.2.0192.168.2.1

docker network create -d macvlan –subnet=192.168.2.0/24 –gateway=192.168.2.1 -o parent=eth0 macnet

此时,我们使用 docker network ls命令可以看到网络macnet已建立成功:

$ docker network ls
NETWORK ID NAME DRIVER SCOPE
10e676133746 bridge bridge local
f5308b94e8fa host host local
16745ea66852 macnet macvlan local
5e72e41ea02a none null local

3.拉取镜像

若身处国内,为提高拉取速度,请拉取阿里云仓库中的镜像:

docker pull registry.cn-shanghai.aliyuncs.com/suling/openwrt:latest

同时小苏也提供存放在 Docker 官方仓库 中的镜像:

docker pull sulinggg/openwrt:latest

镜像拉取完成后,我们可以执行docker images命令查看现存镜像:

$ docker images
REPOSITORY TAG IMAGE ID CREATED SIZE
registry.cn-shanghai.aliyuncs.com/suling/openwrt latest 4f4bc5dca2d9 3 hours ago 112MB

可见,镜像已成功拉取到本地。

4.创建并启动容器

docker run –restart always –name openwrt -d –network macnet –privileged registry.cn-shanghai.aliyuncs.com/suling/openwrt:latest /sbin/init

其中:

--restart always参数表示容器退出时始终重启,使服务尽量保持始终可用;

--name openwrt参数定义了容器的名称;

-d参数定义使容器运行在 Daemon 模式;

--network macnet参数定义将容器加入 maxnet网络;

--privileged 参数定义容器运行在特权模式下;

registry.cn-shanghai.aliyuncs.com/suling/openwrt:latest为 Docker 镜像名,因容器托管在阿里云 Docker 镜像仓库内,所以在镜像名中含有阿里云仓库信息;

/sbin/init定义容器启动后执行的命令。

启动容器后,我们可以使用 docker ps -a命令查看当前运行的容器:

$ docker ps -a
CONTAINER ID IMAGE COMMAND CREATED STATUS PORTS NAMES
a26cee7cade6 openwrt:latest “/sbin/init” 3 hours ago Up 3 hours openwrt

若容器运行信息STATUS列为 UP状态,则说明容器运行正常。

5.进入容器并修改相关参数

(须结合实际网络情况,不能照抄配置)

docker exec -it openwrt bash

其中:

openwrt为容器名称;

bash为进入容器后执行的命令。

执行此命令后我们便进入 OpenWrt 的命令行界面,首先,我们需要编辑 OpenWrt 的网络配置文件:

vim /etc/config/network

我们需要更改 Lan 口设置:

config interface ‘lan’
option type ‘bridge’
option ifname ‘eth0’
option proto ‘static’
option ipaddr ‘192.168.123.100’
option netmask ‘255.255.255.0’
option ip6assign ’60’
option gateway ‘192.168.123.1’
option broadcast ‘192.168.123.255’
option dns ‘192.168.123.1’

其中:

所有的 192.168.123.x 需要根据树莓派所处网段修改,option gatewayoption dns填写路由器的 IP,若树莓派获得的 IP 为 192.168.2.154,路由器 IP 为192.168.2.1,则需要这样修改:

config interface ‘lan’
option type ‘bridge’
option ifname ‘eth0’
option proto ‘static’
option ipaddr ‘192.168.2.100’
option netmask ‘255.255.255.0’
option ip6assign ’60’
option gateway ‘192.168.2.1’
option broadcast ‘192.168.2.255’
option dns ‘192.168.2.1’

option ipaddr 项目定义了 OpenWrt 的 IP 地址,在完成网段设置后,IP最后一段可根据自己的爱好修改(前提是符合规则且不和现有已分配 IP 冲突)。

6.重启网络

/etc/init.d/network restart

7.进入控制面板

在浏览器中输入第 5 步option ipaddr 项目中的 IP 进入 Luci 控制面板,若option ipaddr 的参数为 192.168.123.100,则可以在浏览器输入 http://192.168.123.100进入控制面板。

用户名:root

密码:password

8.关闭 DHCP 服务

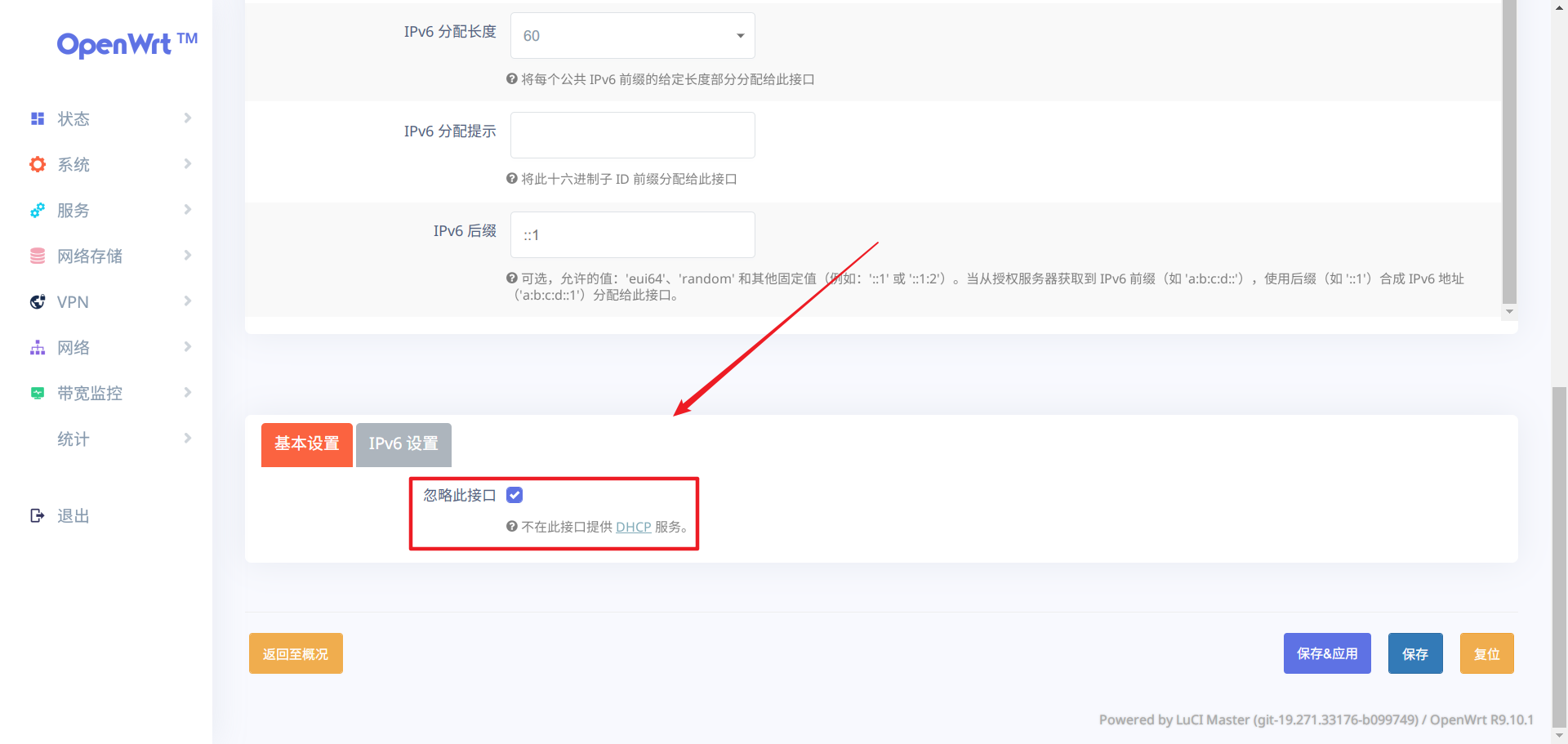

在 “网络 – 接口 – Lan – 修改” 界面中,勾选下方的 “忽略此接口(不在此接口提供 DHCP 服务)”,并“保存&应用”。

关闭 “DHCP 服务”

9.主路由 DHCP 设置

进入路由器后台中,将主路由的 DHCP 的默认网关和 DNS 服务器设置为第 5 步中option ipaddr 项目中的 IP。

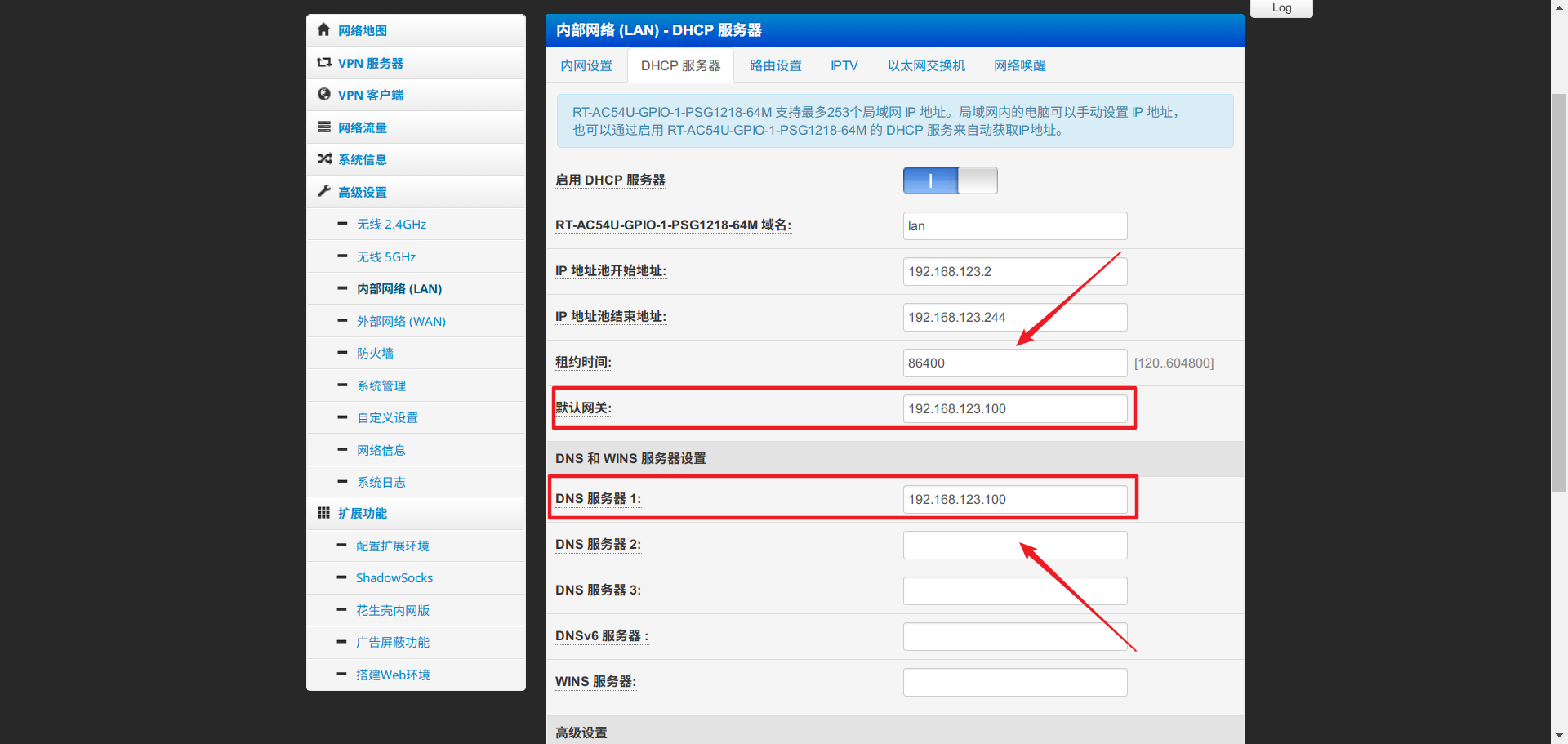

主路由 DHCP 设置

10.重新连接路由器

完成以上操作后,断开设备(如手机,电脑)与路由器的连接,重新连接路由器,连接路由器的设备将获取到我们设置到的 IP。

其他修复

1.关闭 WLAN 硬件加速

设置旁路路由后,若出现访问国内网站网速慢,不稳定的情况(多见于 Pandavan 及其改版固件,如华硕老毛子固件),请在路由器的控制面板中关闭有关 WLAN 的硬件加速,比如选择“Offload TCP/UDP for LAN”(若未出现此现象请忽略):

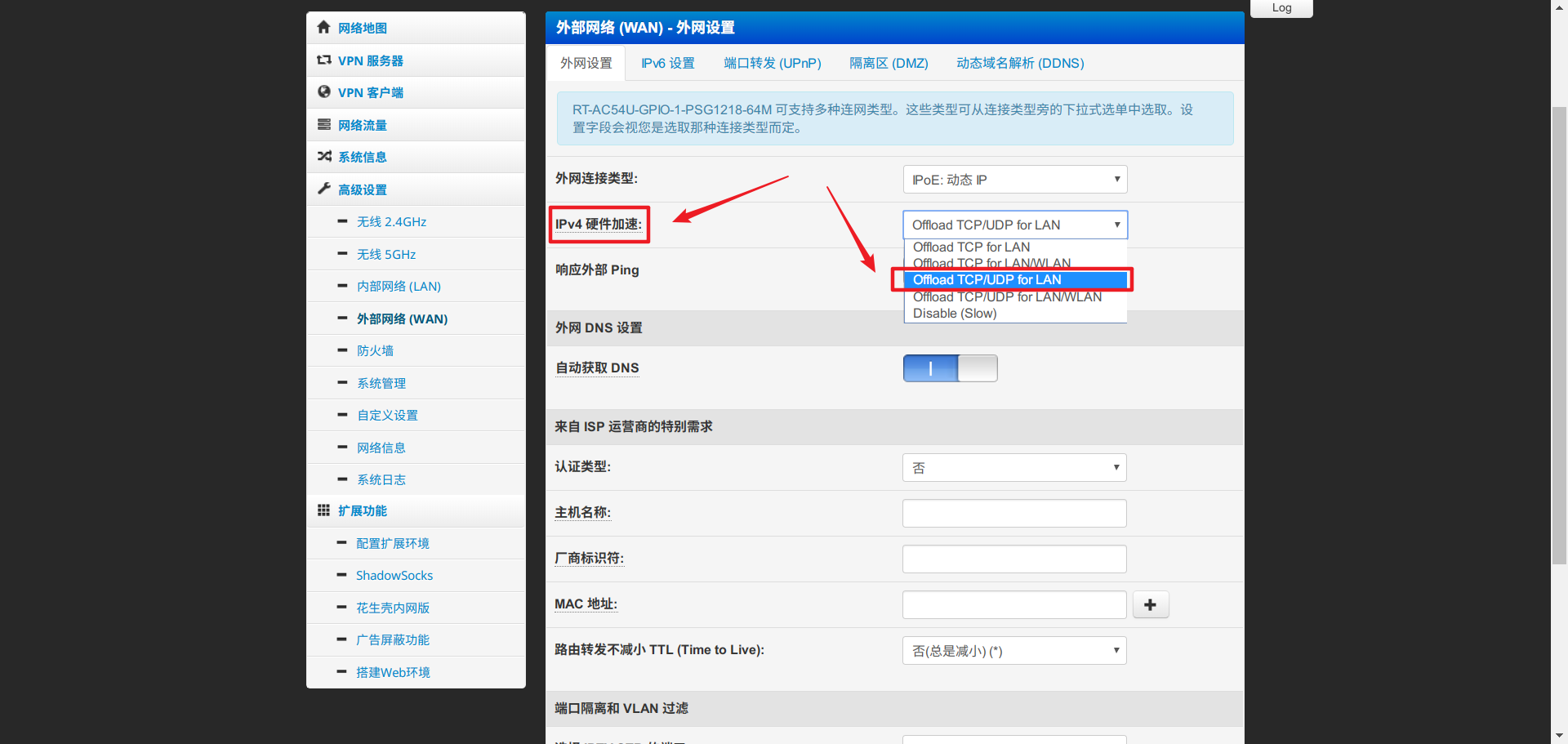

关闭 WLAN 硬件加速

2.宿主机网络修复

OpenWrt 容器运行后,宿主机内可能无法正常连接外部网络,需要修改宿主机的 /etc/network/interfaces 文件以修复:

(须结合实际网络情况,不能照抄配置)

cp /etc/network/interfaces /etc/network/interfaces.bak # 备份文件
vim /etc/network/interfaces # 使用 vim 编辑文件

以“树莓派爱好者基地”64 位 Debian 为例,向文件末尾添加:

auto eth0
iface eth0 inet manual

auto macvlan
iface macvlan inet static
address 192.168.123.200
netmask 255.255.255.0
gateway 192.168.123.1
dns-nameservers 192.168.123.1
pre-up ip link add macvlan link eth0 type macvlan mode bridge
post-down ip link del macvlan link eth0 type macvlan mode bridge

其中,所有的 192.168.123.x都需要按照树莓派所处网段更改,gatewaydns-nameservers填写路由器的 IP,若树莓派获得的 IP 为 192.168.2.154,路由器 IP 为192.168.2.1,则需要这样修改:

auto eth0
iface eth0 inet manual

auto macvlan
iface macvlan inet static
address 192.168.2.200
netmask 255.255.255.0
gateway 192.168.2.1
dns-nameservers 192.168.2.1
pre-up ip link add macvlan link eth0 type macvlan mode bridge
post-down ip link del macvlan link eth0 type macvlan mode bridge

修改后重启树莓派,之后树莓派的局域网 IP 地址将会固定为/etc/network/interfaces文件中address参数中的地址。

3.手动指定网关

如果路由器固件不支持自定义 DHCP 服务的网关及 DNS 地址(常见于路由器官方固件),或者只希望局域网下的个别设备接入旁路网关时,须在接入设备上做以下配置:

安卓:

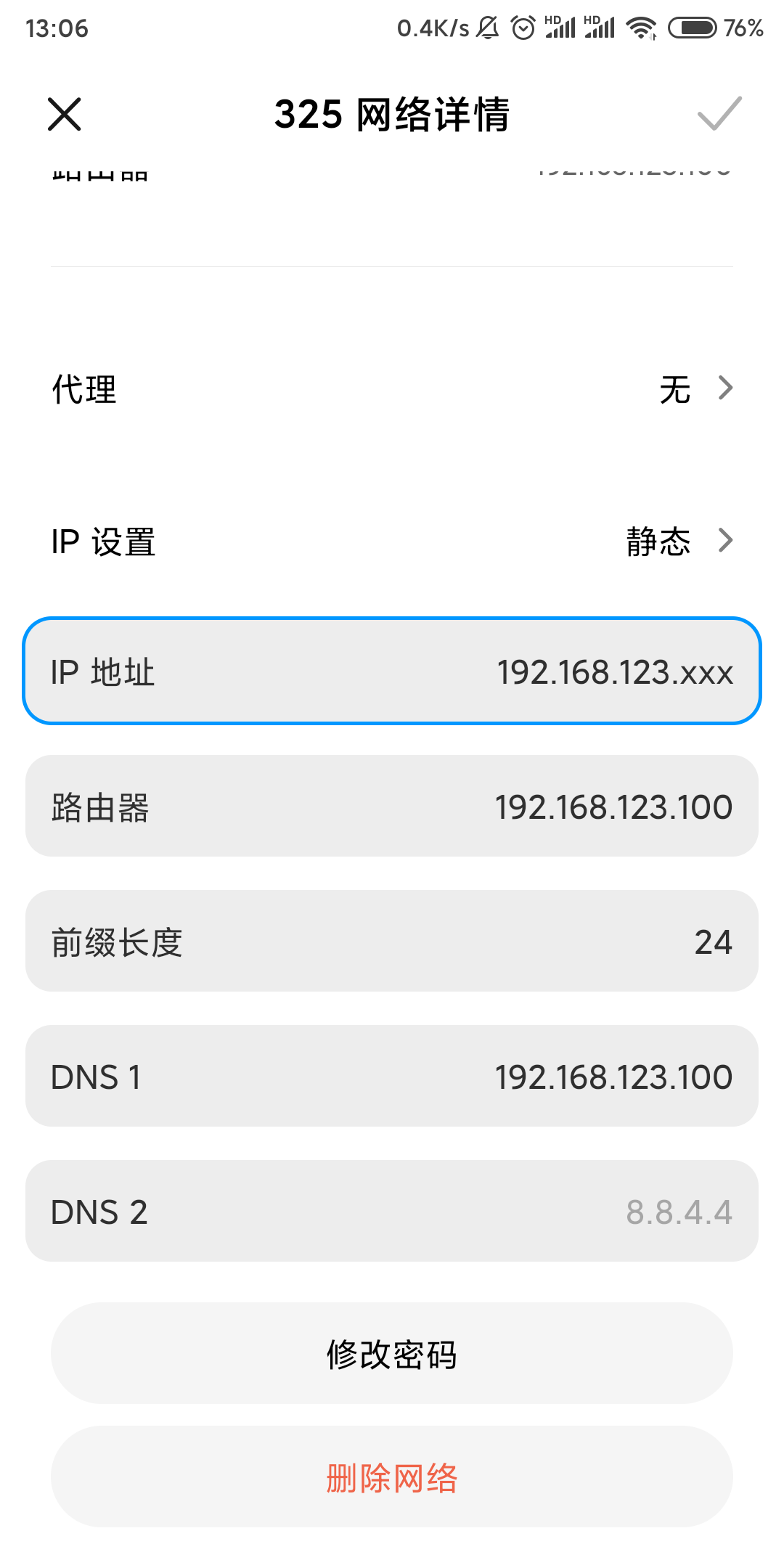

安卓设置

需要在安卓的 WIFI 设置内将 IP 获取方式更改为“静态”或“手动”,其中:

“IP 地址”项目需要更改为网段内不冲突的地址;

“网关”或“路由器”项目需要更改为旁路网关 IP 地址;

“前缀长度”项目填写“24”;

“DNS”项目需要更改为旁路网关 IP 地址(两个 DNS 输入框填写一个就可以)。

完成并提交设置后,关闭 WIFI 开关再打开,连接设置的 WIFI 热点,若当前网络参数为设定值,则证明设置成功。

Windows:

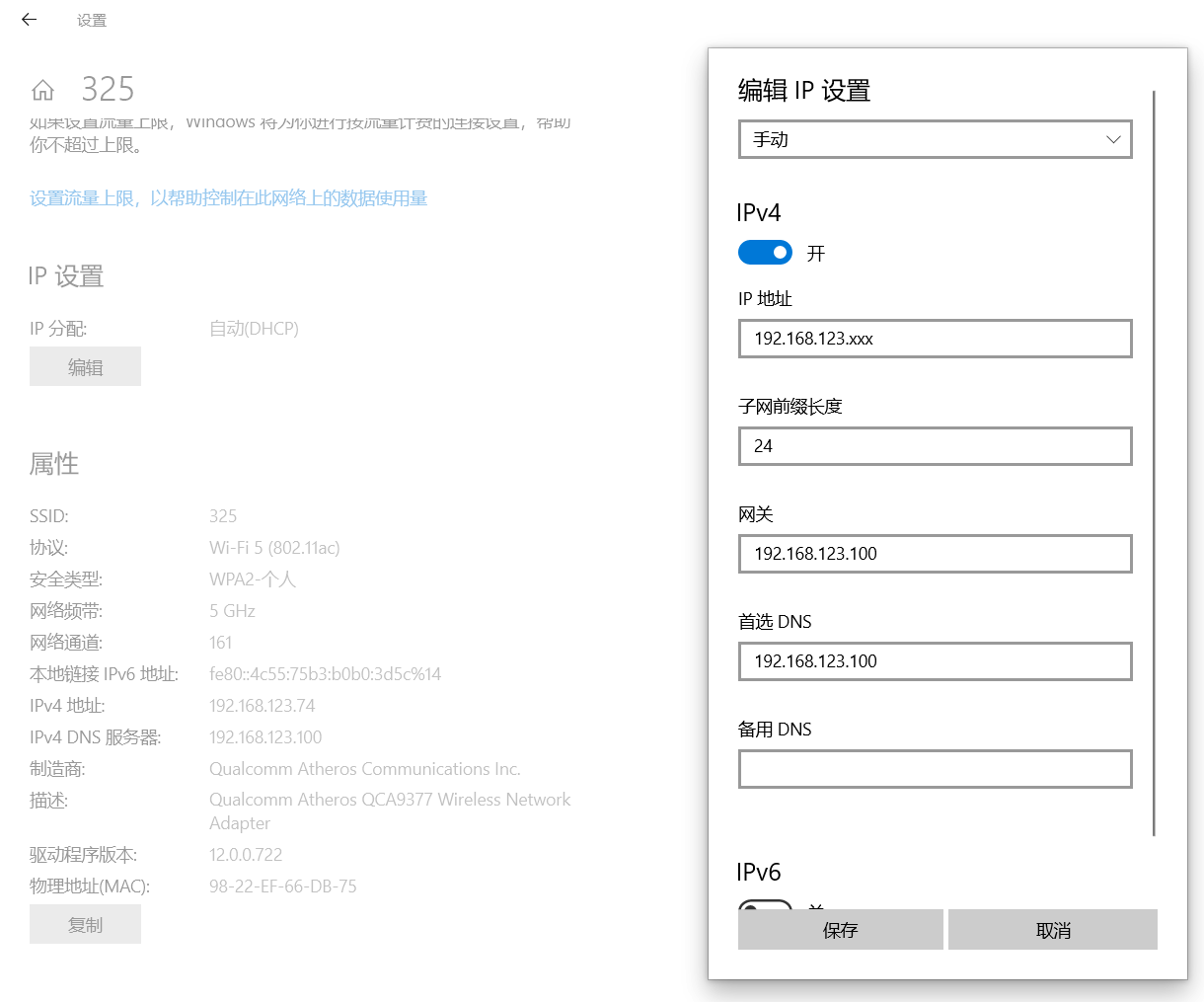

Windows 设置

在无线热点的“属性”界面下,点击 “IP 设置 – 编辑”按钮,在弹出框中更改 IP 分配模式为“手动”,打开 IPV4 的开关,根据所处网段及上文安卓的相关设置填写相关参数即可。

注意事项

  1. 文章所述方案适用于光猫或路由器已完成宽带拨号的网络环境,未测试也不推荐使用 Docker 内的 OpenWrt 进行宽带拨号
  2. OpenWrt 容器跟随树莓派系统启动,无需手动干预;
  3. 由于容器内系统内核共享宿主机内核,所以在 Luci 面板的 “内核版本”项与宿主机内核版本一致;
  4. 在对容器进行停止或删除操作时,树莓派可能会发生卡顿现象,SSH 可能会断开,1~2 分钟后会恢复正常,目前原因不明;
  5. 经测试,发现 Adblock 不工作,UnblockNeteaseMusic 需要自行设置代理,除此之外容器中的 OpenWrt 多数应用工作正常,如有发现不能正常工作的应用请评论反馈~

功能展示

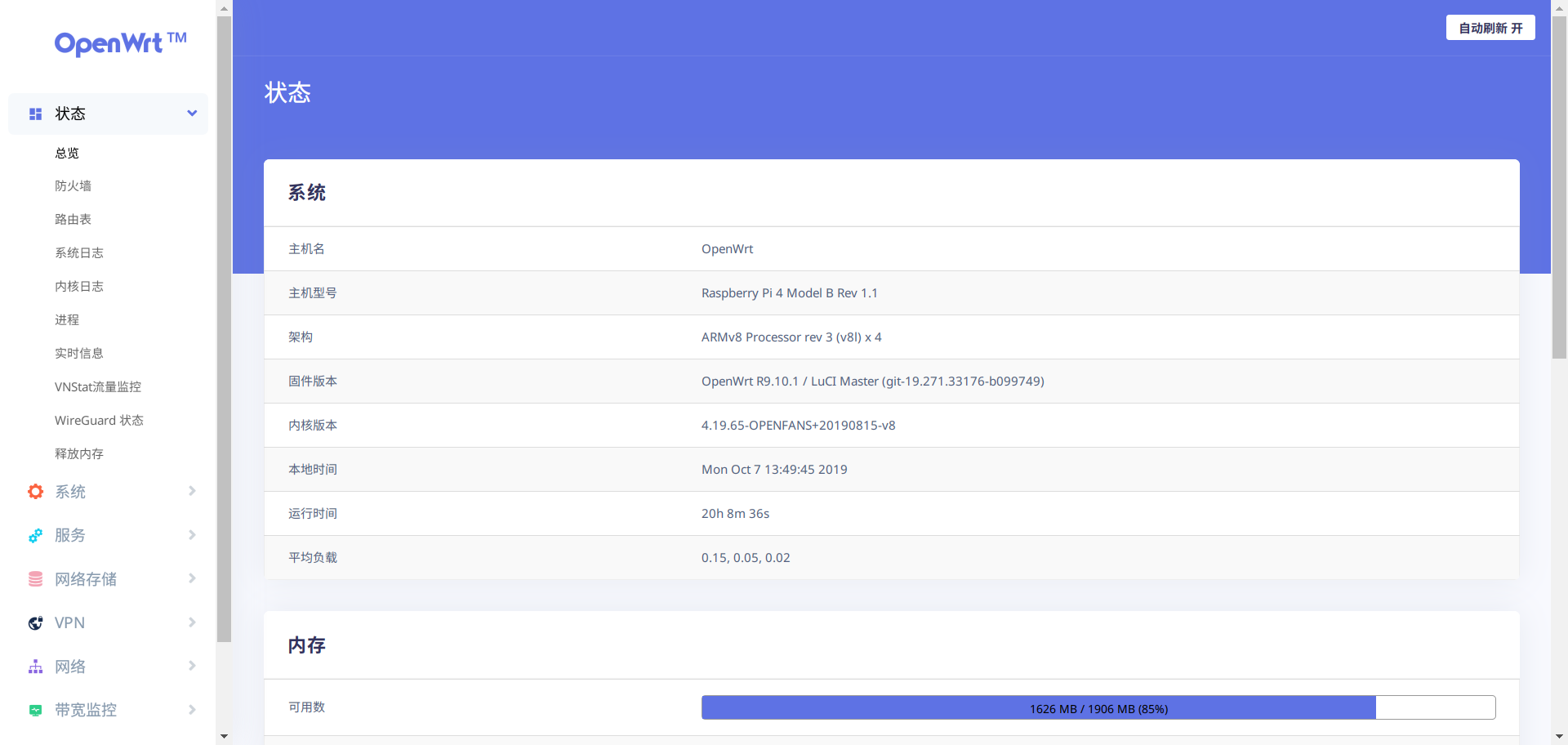

总览面板

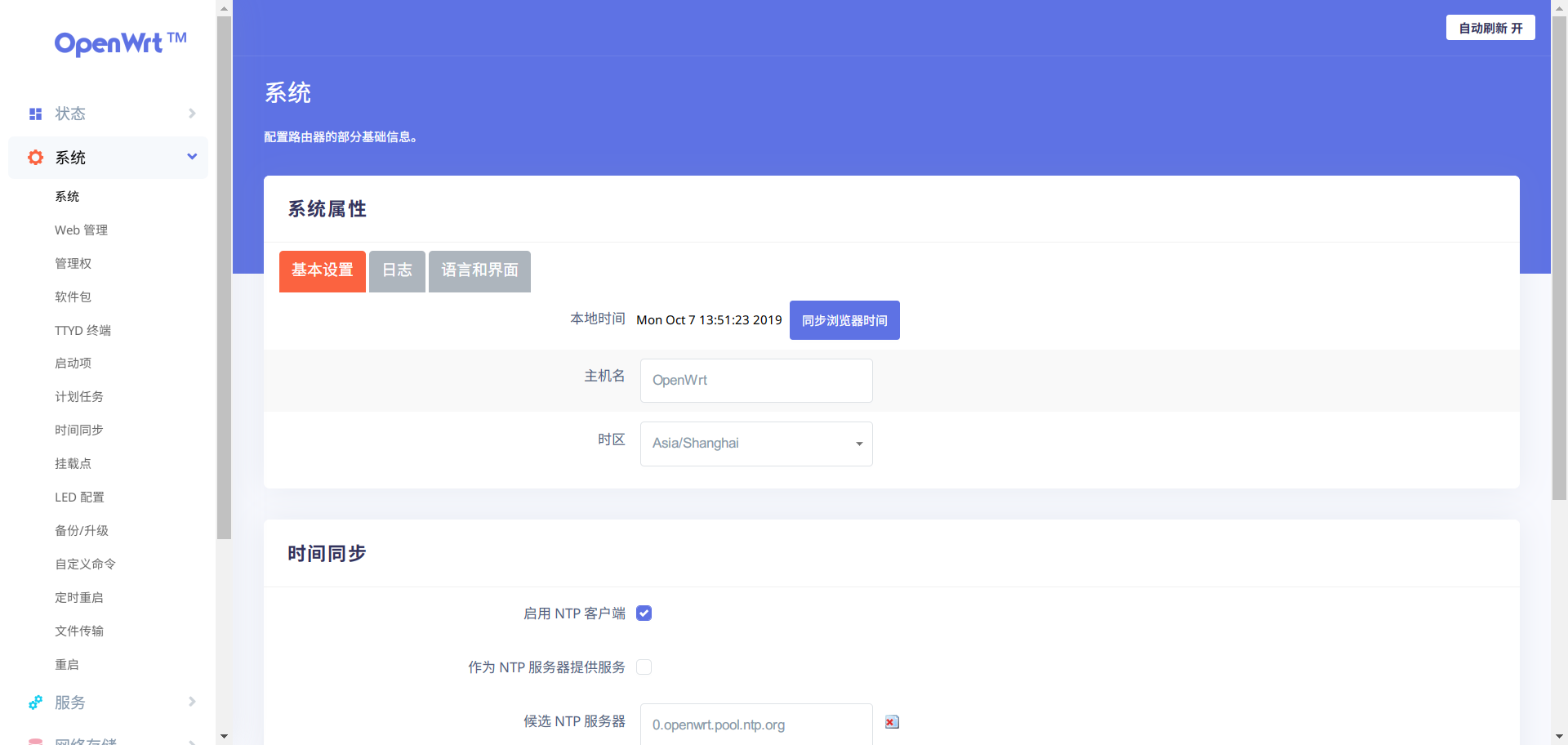

系统设置

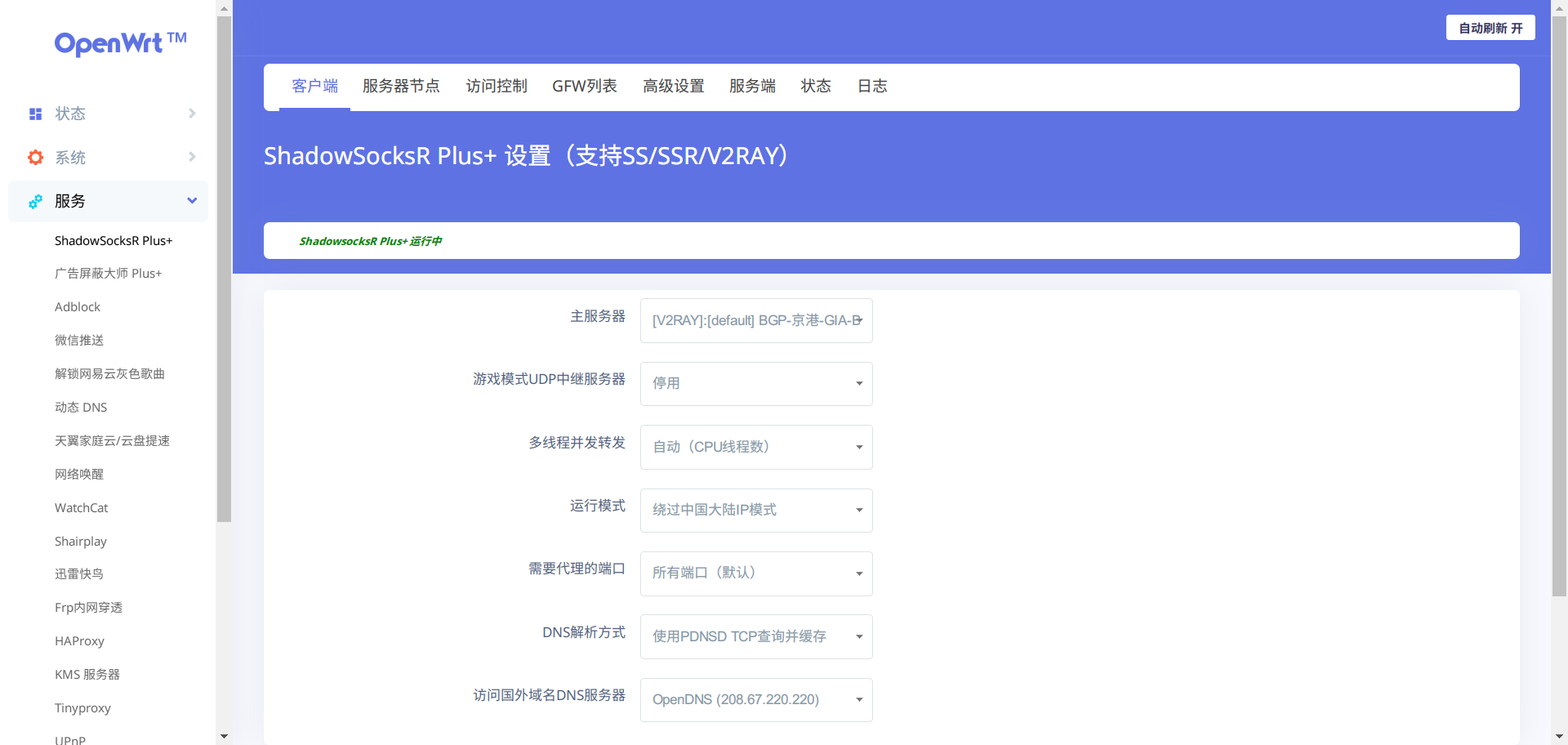

ShadowSocksR Plus+

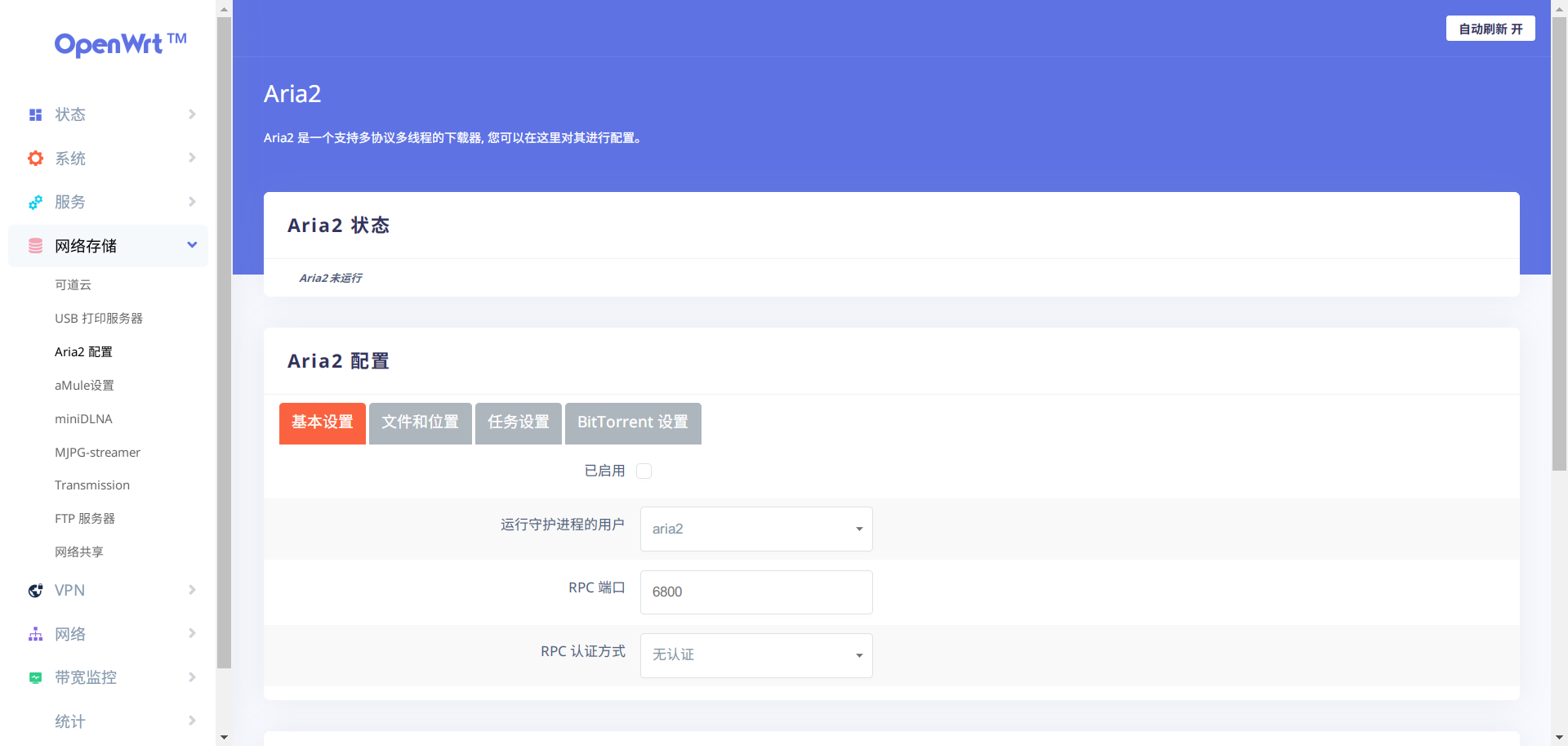

Aria2

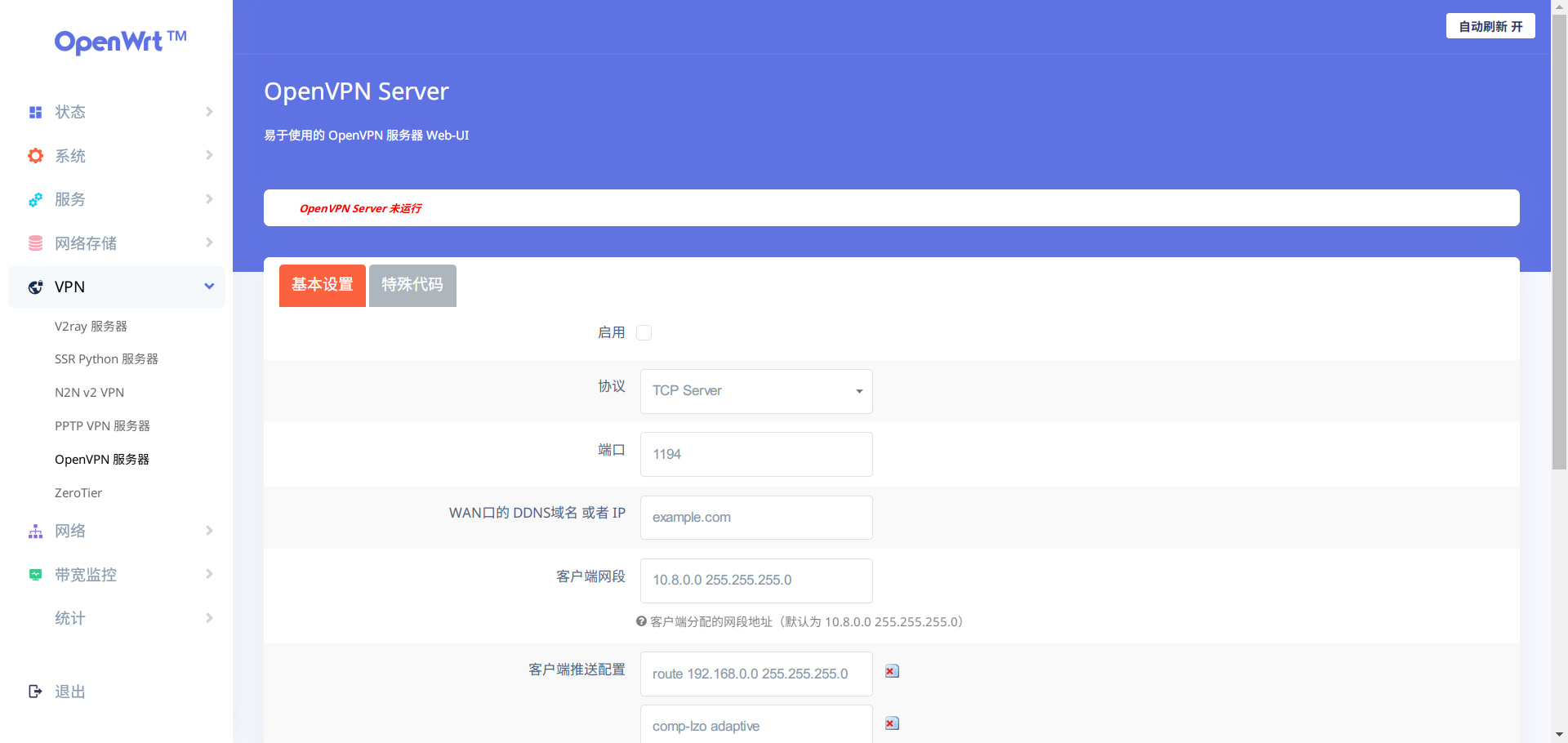

OPENVPN服务器

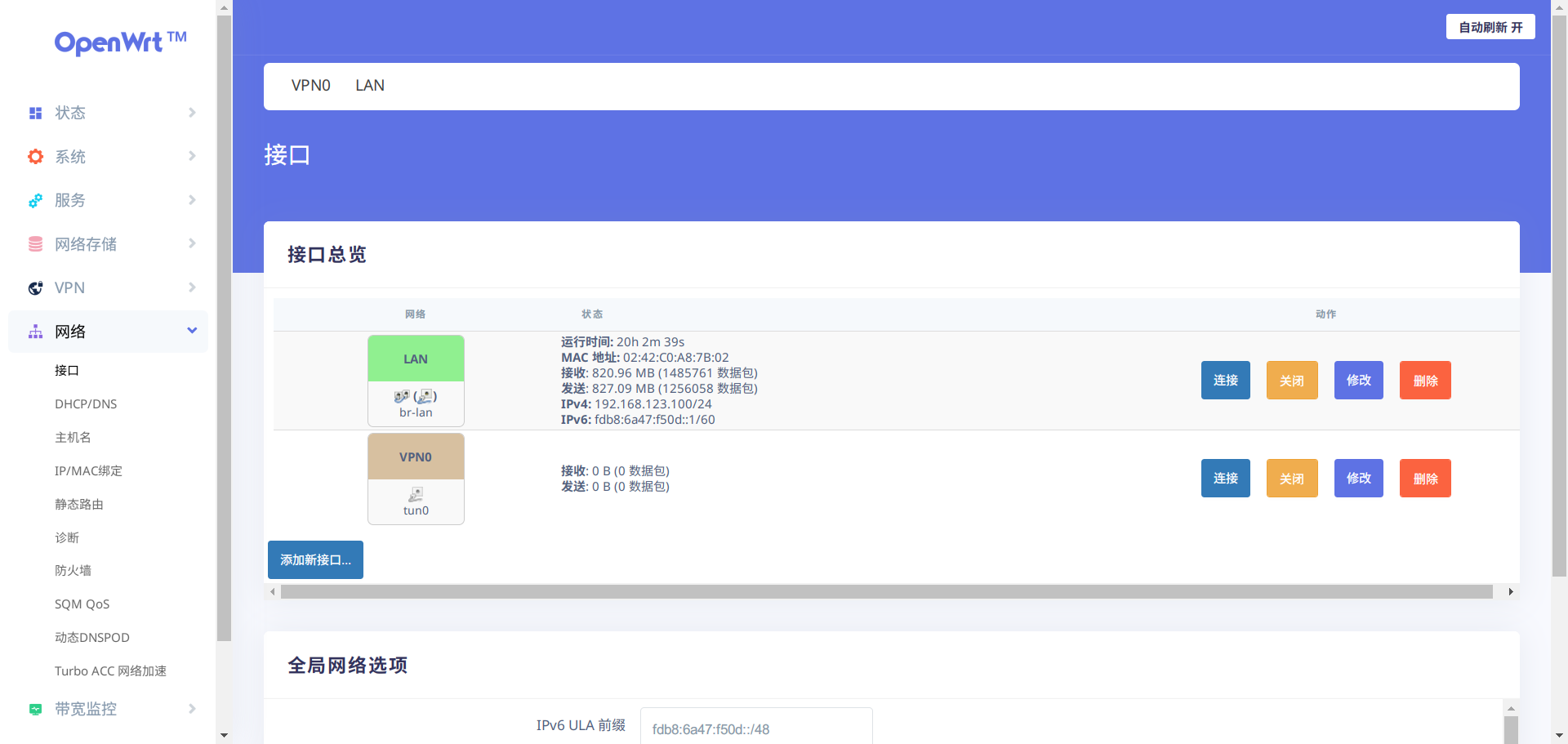

接口设置

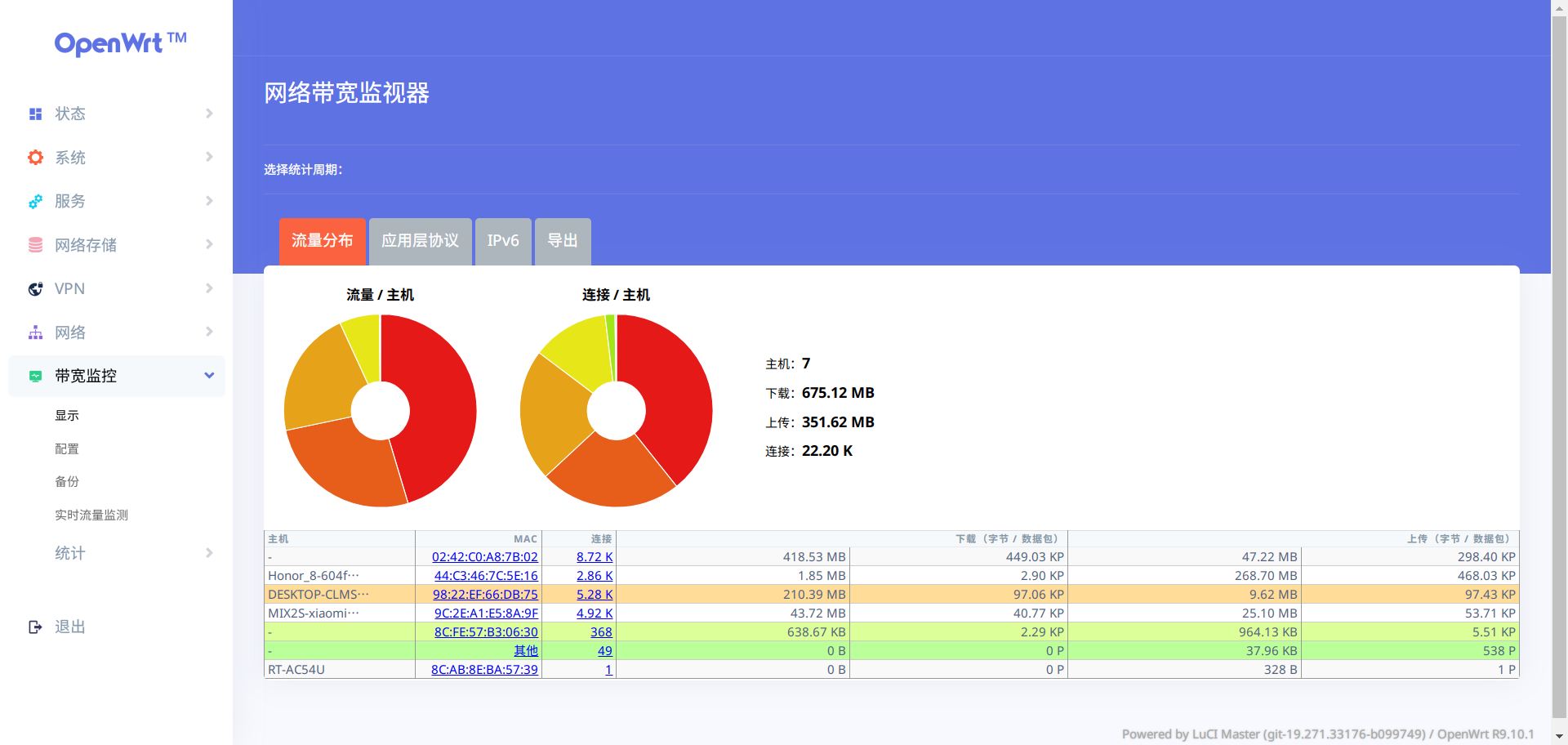

带宽监控

参考资料

1.OpenWrt By Lean · coolsnowwolf/lede – GitHub

https://github.com/coolsnowwolf/lede

2.【小狮子编译贴】抛砖引玉,为打造N1路由神器 – 恩山无线论坛

https://www.right.com.cn/forum/thread-588747-1-1.html

3.docker openwrt 踩坑的几个小问题解决过程分享 – 恩山无线论坛

https://www.right.com.cn/forum/thread-1048535-1-1.html

4.N1刷入LEAN OPENWRT做旁路网关,导致访问国内网站卡顿 – 恩山无线论坛

https://www.right.com.cn/forum/thread-506510-1-1.html
