在PVE环境下打开SRIOV

Single root input/output virtualization(SR-IOV), 是一种先进的虚拟化技术，以网卡为例，它可以在一个物理功能PF(一个网口)上开出多个虚拟功能(虚拟网卡)。

为了令虚拟机与外界的连接高效可靠，往往会采用直通网卡(PCIE Passthrough)的方法，但若是物理机中存在较多的虚拟机，这一方法便不再可行。此外，采取直通网卡的诸多虚拟机之间，并没有网络连接。

SR-IOV针对性的解决了以上两个问题，开启SR-IOV之后，物理网口PF与虚拟网口VFs(可以存在多个)间会建立一个虚拟交换机，这个虚拟交换机具有很好的性能，往往还支持RDMA等高级功能。倘若将VF直通进入虚拟机，这一虚拟机就会与外界、与其他挂在同一PF下的虚拟机，建立高效的连接。这些连接是绕过宿主机内核的，这将带来极好的网络性能。

Proxmox VE(PVE)是常用的虚拟化平台，本文将讨论，如何在PVE中打开SR-IOV。

1. 配置BIOS

在BIOS中打开下面这些选项

Vd-t, IO-MMU, SR-IOV

2. 开启iommu

修改grub文件

# vi /etc/default/grub

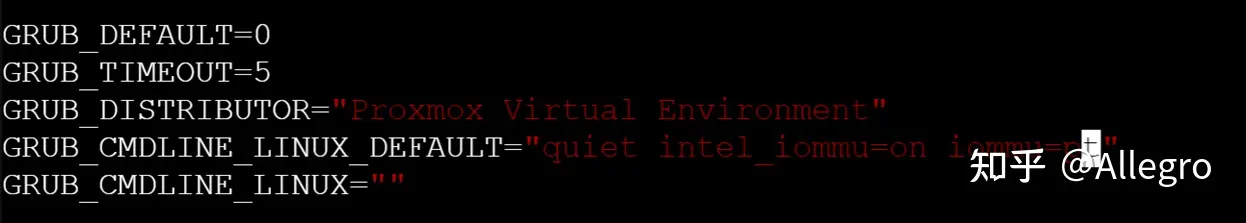

在GRUB_CMDLINE_LINUX_DEFAULT项末尾加上下面的内容

# intel_iommu=on iommu=pt

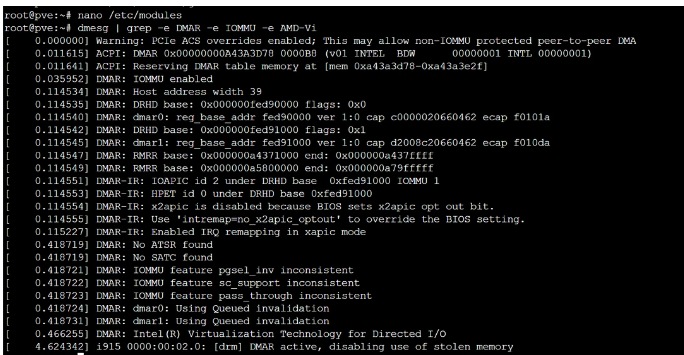

检查IOMMO功能是否开启

dmesg | grep -e DMAR -e IOMMU -e AMD-Vi

显示 IOMMU enabled表示已开启

如果没有出现，那么在/etc/modprobe.d/的任意一个.conf下增加这些内容：

 options vfio_iommu_type1 allow_unsafe_interrupts=1
然后
update-initramfs -u -k all
reboot

查看支持多少个虚拟网卡:

开启虚拟数量：

关启虚拟数量（修改数量必须先将虚拟数量改为0后才能开启）：

echo 0 > /sys/class/net/eno1/device/sriov_numvfs

3. 编写service，在开机过程中打开SR-IOV VFs

# cd /etc/init.d
# vi net-sriov

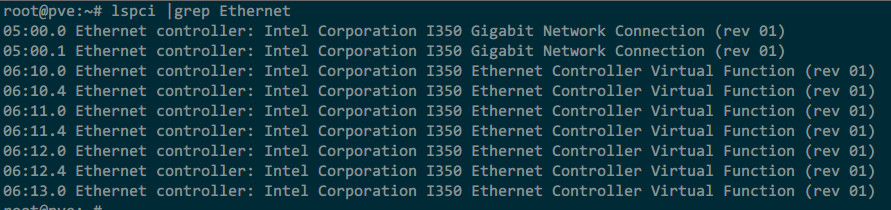

查看网卡名称与pci地址对应：

下面是示例内容，可根据具体情况修改

注册系统服务

cd /etc/systemd/system

vi sriov.service

填入内容

[Unit]

Description=Script to enable SR-IOV on boot

[Service]

Type=simple

#start SR-IOV

ExecStartPre=/usr/bin/bash -c '/usr/bin/echo 12 > /sys/class/net/enp1s0f0/device/sriov_numvfs'

#[echo 12 ]中的12为需要虚拟的网卡数量 [enp1s0f0]为需要虚拟的网卡

#set VF MAC

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 0 mac 00:54:00:00:00:00'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 1 mac 00:54:00:00:00:01'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 2 mac 00:54:00:00:00:02'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 3 mac 00:54:00:00:00:03'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 4 mac 00:54:00:00:00:04'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 5 mac 00:54:00:00:00:05'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 6 mac 00:54:00:00:00:06'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 7 mac 00:54:00:00:00:07'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 8 mac 00:54:00:00:00:08'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 9 mac 00:54:00:00:00:09'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 10 mac 00:54:00:00:00:10'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set dev enp1s0f0 vf 11 mac 00:54:00:00:00:11'

#set PF up

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0 up'

#set VF up

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v0 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v1 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v2 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v3 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v4 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v5 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v6 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v7 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v8 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v9 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v10 up'

ExecStartPre=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v11 up'

ExecStart=/usr/bin/bash -c '/usr/bin/ip link set enp1s0f0v11 up'

Restart=on-failure

[Install]

WantedBy=multi-user.target

保存

按“ESC”键，然后输入":wq"

注册开机启动服务

systemctl daemon-reload

systemctl enable sriov.service

重启

reboot

case $1 in
    start)
        start
        ;;
    stop | force-stop)
        stop
        ;;
    *)
        echo "Usage: $0 {start|stop}" >&2
        exit 1
        ;;
esac

exit 0

之后启用服务，重启PVE，就能看到Sriov开出来的VF了

# chmod +x /etc/init.d/net-sriov
# systemctl enable net-sriov
# update-initramfs -u -k all
# update-grub
# reboot

4. 创建VM

在VM的Hardware栏中进行有关配置

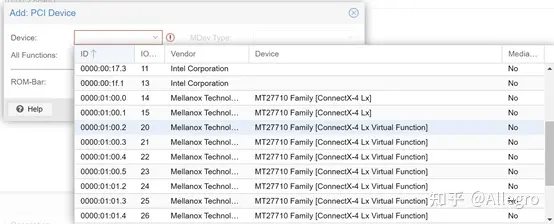

Add->Pci Device，可以看到Sriov功能开出的VF

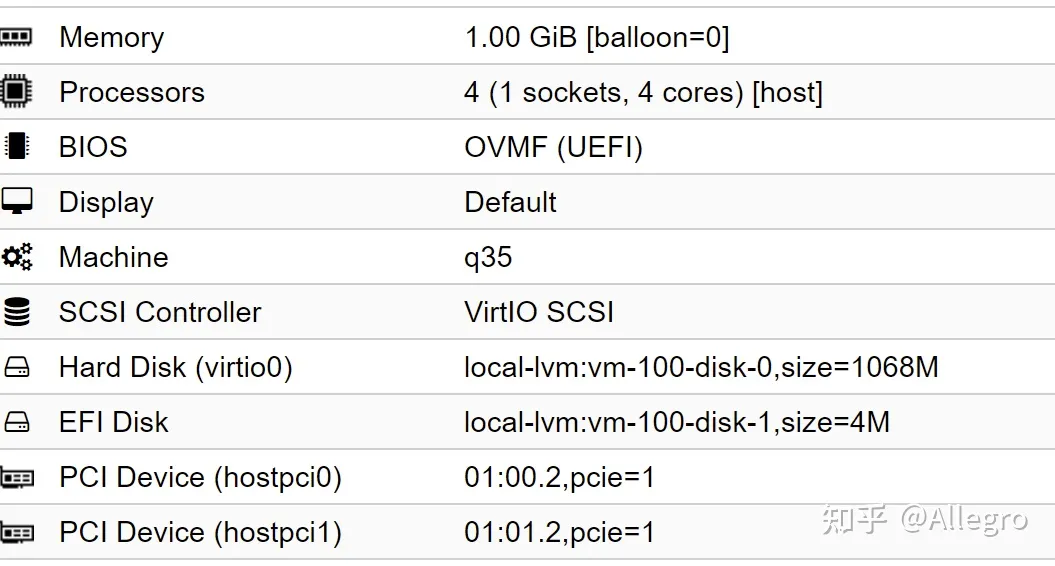

在Hardware中，进行一些配置，值得注意的是，需要将内存设置为 “balloon=0”

另外，可以在Options栏中，设置Startup delay，保证SR-IOV服务开启后，再启动虚拟机。

2. 效果

经过这些设置，SR-IOV就成功开启啦，在虚拟机中可以看到VF被成功识别，并且MAC地址与我们在前面的配置相符。

需要说明的是，经过测试，SR-IOV所开出的VF，不能被加入Linux Bridge或者OVS-Bridge，只能作为基本的网络端口使用。

Ubuntu、CentOS这些系统用于虚拟机，都能直接使用VF，但常用的软路由系统，”OpenWRT”，则需要重新编译网卡驱动才能启用。这部分的内容可以参照我的Github网页，在release部分有已经编译好的固件可供使用。

https://github.com/allegro0132/
